Description
Connexions
Entrées vidéo SDI
1 x SD/HD/2K/4K 10 bits. Prise en charge du 6G 4:2:2 et du 3G 4:4:4.
Sorties vidéo SDI
1 x SD/HD/2K/4K 10 bits. Prise en charge du 6G 4:2:2 et du 3G 4:4:4.
Entrées vidéo analogique
1 x composante YUV sur 3 BNCs, 1 x composite, 1 x S-Video. L’entrée composante prend en charge les formats HD et SD.
Sorties vidéo analogique
1 x composante YUV sur 3 BNCs, 1 x composite, 1 x S-Video, 1 x SD-SDI. L’entrée composante prend en charge les formats HD et SD.
Entrées audio analogique
4 canaux audio analogiques symétriques professionnels via connecteurs jack de 1/4 pouce.
Sorties audio analogique
4 canaux audio analogiques symétriques professionnels via connecteurs jack de 1/4 pouce. Canaux 3 et 4 commutables sur les sorties AES/EBU.
Entrées audio AES/EBU
2 canaux asymétriques avec convertisseur de fréquence d’échantillonnage.
Sorties audio AES/EBU
2 canaux asymétriques. Les sorties analogiques 3 et 4 sont commutables sur les sorties AES/EBU pour les sorties audio 3 & 4 et 5 & 6. Cette fonctionnalité fournit un total de 6 canaux de sortie audio AES/EBU.
Entrées audio SDI
16 canaux intégrés en HD/2K/4K. 8 canaux intégrés en SD.
Sorties audio SDI
16 canaux intégrés en HD/2K/4K. 8 canaux intégrés en SD.
Entrées vidéo HDMI
1 x connecteur HDMI de type A.
Sorties vidéo HDMI
1 x connecteur HDMI de type A.
Entrées audio HDMI
8 canaux intégrés en SD, HD, 4K.
Sorties audio HDMI
8 canaux intégrés en SD, HD, 4K
Entrée de synchronisation
Tri-Sync ou Black burst.
Contrôle de périphérique
Ports de contrôle RS422 compatibles avec Sony™. Il est possible d’inverser la direction des ports série TxRx par contrôle logiciel.
Interface de l’ordinateur
PCI Express à quatre lignes de génération 2, compatible avec les fentes PCI Express à 4, 8 et 16 lignes.
Codecs pris en charge
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 HQ, DNxHR & DNxHD, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé.
Logiciel
Logiciels inclus
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Mac OS et Windows. Media Express, Blackmagic Desktop Video Utility et pilote Blackmagic sous Linux.
Mise à jour du logiciel interne
Firmware intégré au pilote logiciel. Chargement lors du démarrage ou par mise à jour logicielle.
Installation physique
PCI Express à 4 lignes de génération 2, compatible avec les fentes PCI Express à 4, 8 et 16 lignes sur Mac OS, Windows et Linux. Rapportez-vous aux pages d’assistance pour consulter la configuration requise.
Applications logicielles
Autres applications compatibles : The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker.
Normes vidéo
Standards vidéo SD
525i59.94 NTSC, 625i50 PAL
Standards vidéo HD
720p50, 720p59.94, 720p60
1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
Standards vidéo 2K (SDI uniquement}
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Standards vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
Standards vidéo 4K
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p*
* SDI exclusivement
Conformité aux normes SDI
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 et ITU-R BT.601.
Prise en charge des métadonnées SDI
RP 188/SMPTE 12M-2 et sous-titrage codé.
Échantillonnage vidéo SDI
4:2:2, 4:4:4*
*la 4K est en 4:2:2.
Précision des couleurs SDI
4:4:4 RVB 8 et 10 bits dans tous les modes jusqu’à 2K DCI 1080p25 et 4:2:2 YUV 8 et 10 bits dans tous les modes.
Espace colorimétrique
REC 601, REC 709
Échantillonnage vidéo HDMI
4:4:4, 4:2:2 et 4:2:0
Précision des couleurs HDMI
HD RVB 10 bits.
YUV 10 bits en HD et 4K
Configuration HDMI
HDMI 1.4b. Configuration automatique à l’écran connecté.
Échantillonnage audio
Fréquence d’échantillonnage de standard télévision de 48 kHz à 24 bits.
Précision des couleurs
10 bits
Espace colorimétrique
REC 601, REC 709
Résolution HDMI
Pixel pour pixel jusqu’aux résolutions 4K.
Prise en charge de multiples débits de données
Les connexions vidéo HDMI et SDI sont commutables entre les formats SD/HD/2K et UHD. Les connexions vidéo analogique composante sont commutables entre les formats SD et HD.
Protection contre la copie
L’entrée HDMI ne peut pas être utilisée pour la capture des sources HDMI protégées. Vérifiez systématiquement la propriété des droits d’auteurs avant toute capture ou distribution du contenu.
Traitement
Down-Conversion HD
Down converter intégré de haute qualité qui achemine la HD-SDI sur la sortie SDI, la SD sur les sorties SD-SDI, Composite et S-Video lorsque vous travaillez avec des formats vidéo HD lors de la lecture. Commutation de la vidéo analogique sur composante et choix de la sortie entre HD et SD. Choix possibles entre letterbox, 16:9 anamorphique et recadrage centré 4:3.
Up-Conversion HD
Up-conversion effectuée par logiciel de la SD en HD720 ou en HD1080 lors de la capture. Choix possible entre pillarbox 4:3, pillarbox 14:9 et zoom 16:9.
Cross‑conversion
Cross-conversion effectuée par logiciel de la HD720 à la HD1080 et de la HD1080 à la HD720 lors de la lecture.
Effets en temps réel
Effets internes DaVinci Resolve, Final Cut Pro X. Effets Adobe Premiere Pro CC Mercury Playback Engine. Effets internes Avid Media Composer.
Conversion de l’espace colorimétrique
Traitement matériel en temps réel.
Caractéristiques physiques
Alimentation requise
Consommation d’énergie
22 Watts
Certifications EMC
FCC, CE et C‑Tick
Spécifications environnementales
Température d’utilisation
5° à 40° C (soit 32° à 104° F)
Température de stockage
-20° à 45° C (soit -4° à 113° F)
Humidité relative
0% à 90% sans condensation
Inclus

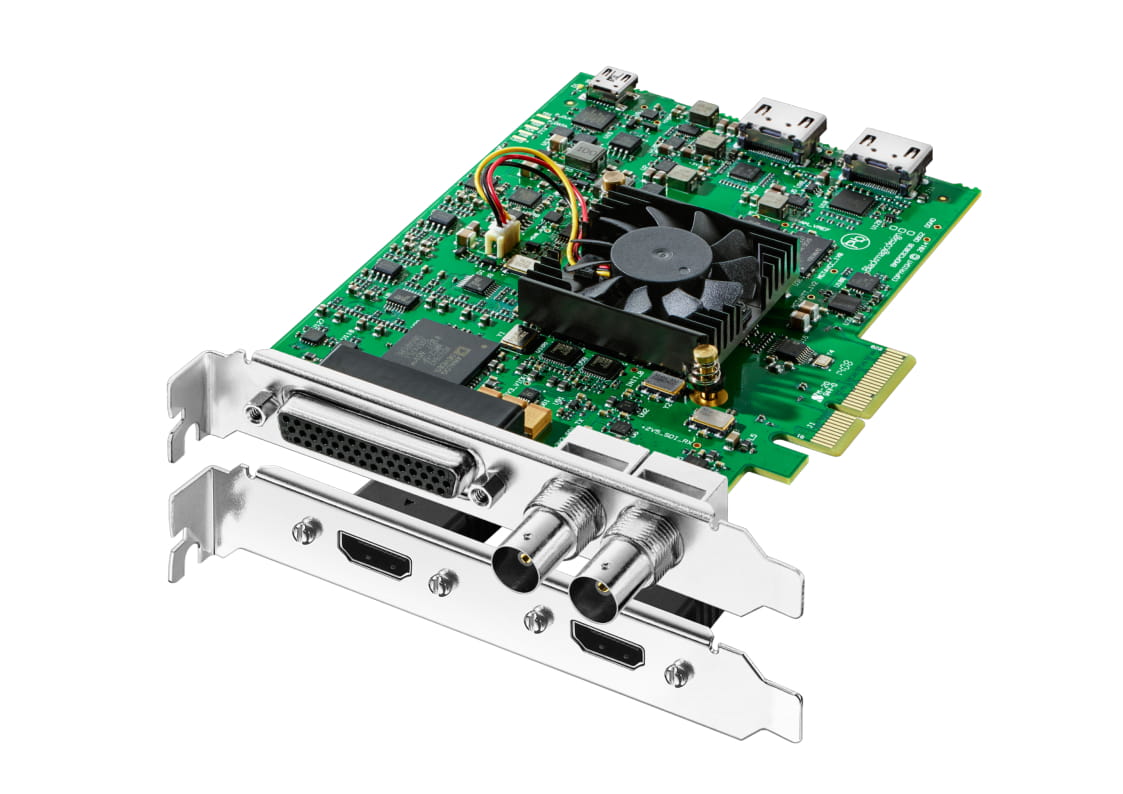

DeckLink Studio 4K
Logiciel et manuel sur carte SD
Câble épanoui pour le contrôle analogique et RS-422.
Fixation HDMI
Garantie
Garantie fabricant limitée à 3 ans.
